裝載機853殼體***蘭圓及平底邊框，防變形工藝實踐

　　消失模鑄造容易產生的三大主要質量問題是：鑄件變形、表面粘砂、內部碳渣，其中任何一種問題的大量出現對產品質量都有致命的影響。

　　福建龍工鑄鍛公司生產的裝載機變矩器殼體(簡稱LG853殼體)其***蘭圓和平底邊框變形量大，在設置澆注系統的同時，考慮采取了整體分型、木條支撐、泡沫支撐及合理放置烘烤等措施，經過批量生產工藝驗證和改進，保證了小變形或不變形，滿足了產品技術要求，采取的防變形工藝措施合理有效。

　　福建龍工鑄鍛公司的消失模鑄造，年生產裝載機LG853殼體在3000噸以上，該產品結構較為復雜，主要問題是外廓尺寸較大的法蘭圓容易產生橢圓及平底邊框存在翹曲變形，造成相關面加工余量不均，嚴重的造成報廢。

　　如何減少和消除變形問題成為該產品是否穩定生產的一大課題，我們從模具設計、澆道設計、拉筋支撐、烘烤放置、埋箱震實等多道工序入手，采取多種有效方法，通過不斷試驗和改進，完全解決了所述的橢圓及翹曲變形問題，下面介紹我們的主要做法。

　　一、防止變形要考慮的因素

　　1)白模分型時對大直徑圓形部分要整體做出，若開兩個半圓再粘接組合，其圓整度較差;

　　2)外形尺寸較大的模片，要有一個分型做成平面，好放置于平板玻璃上烘烤和存放，防止模片變形;

　　3)模片突出厚大處要進行掏空處理，減少壓型出模后，珠粒冷卻不夠繼續膨脹，造成局部鼓起和變形;

　　4)對會變形部位要設置防變形拉筋或支撐;

　　5)設置澆注系統時，澆注位置要避開容易產生變形位置;

　　6)橫澆道及防變形支撐安裝后要有利于泡沫模的浸涂和烘烤;

　　7)對類似板塊的烘烤放置，要垂直放置為宜，避免平放時因背負涂料重量而局部下沉變形;

　　8)當有兩遍涂料層，***遍與第二遍的烘烤放置要錯開位置，避免可能的變形疊加和涂料堆積;

　　9)下模束時黃模要平穩放人砂箱，在加砂震實過程中不傾斜不位移;

　　10)設置震實強度、震實角度及震實時間時，要將減少變形考慮在內。

　　二、LG853殼體的鑄件結構

　　鑄件結構見下圖1, 上部是一個像澡盆的***蘭開口朝上中空圓盆，圓盆側壁開有一方形窗口，法蘭圓機加工后由螺栓與發動機連接;

　　下部是內凹帶平底邊框的底座 ，底座兩段寬度不同形成大小頭，底座外型有幾處臺階，構成封閉的外圍(見圖2、圖3)，平底邊框機加工后由螺栓與變速箱體連接;

　　內腔有兩階隔板和相通的孔洞(見圖4);整體外形尺寸長710mmX寬610mmX高300mm,法蘭外徑Φ580mm, 主要壁厚12mm,***大壁厚60mm，鑄件重115Kg,

　　材質HT200。

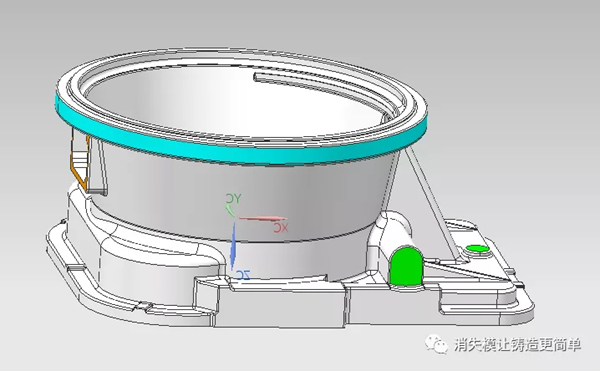

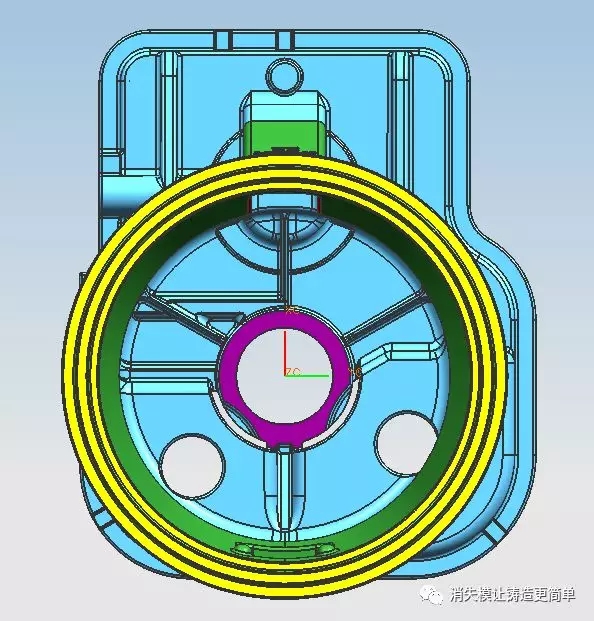

　　圖1 LG853殼體結構圖一(平放)

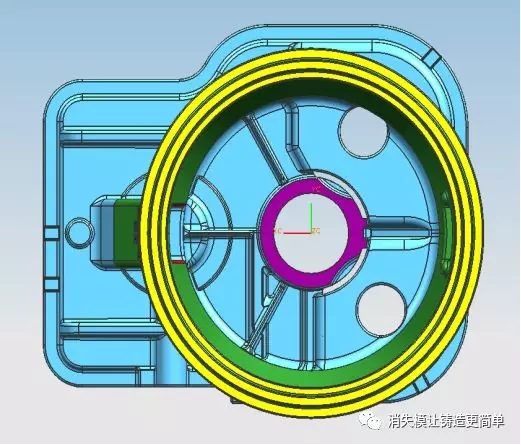

　　圖2 LG853殼體結構圖二(側放)

　　圖3 LG853殼體結構圖三(立放)

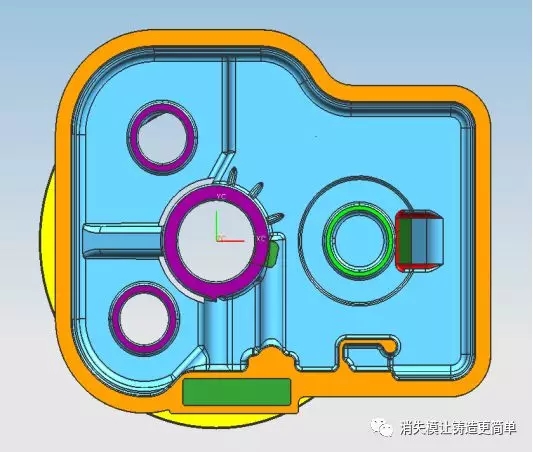

　　圖4 LG853殼體結構圖四(側放)

　　三、模具設計防變形的考慮

　　3.1白模法蘭圓盤的整體分型

　　按圖1所示的分型面分型，保證法蘭圓盆為一整體，圓盆內側由成型機的定模形成，外側由動模形成，側壁的方形窗口及斜孔由抽芯鑲塊產生。

　　由于整體壓型，模片的圓整度很好，橢圓度小于0.5mm,模片烘烤和存放時法蘭端面放置于烘烤小車的玻璃平板上，防止存放的變形(見圖5)。

　　為利用空間，也可以吻合疊放于相配套的下一層模片上(見圖6)。

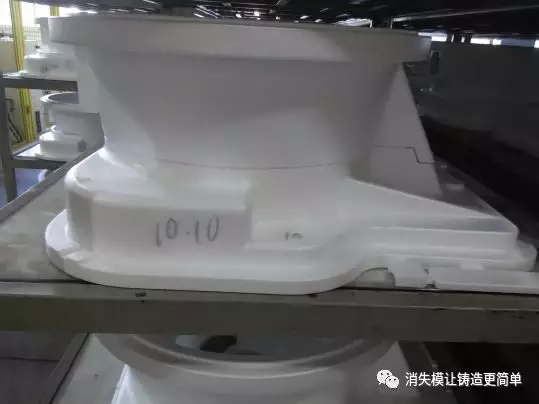

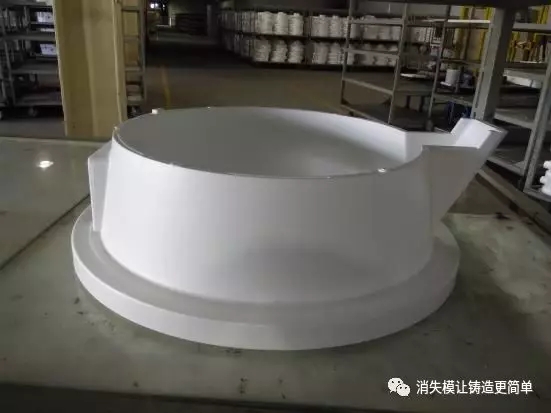

　　圖5 LG853殼體法蘭圓盆整體模片

　　圖6 吻合疊放于相配套模片

　　3.2平底邊框厚大部位掏空處理

　　圖1、圖2所示的平底邊框處有一厚大部位，壓型出模后，由于該處厚大冷卻不夠，在內部余熱作用下，珠粒會繼續膨脹，導致平底邊框該部位凸起，造成：

　　(1)邊框翹起不平;

　　(2)底板邊框存放于玻璃平板時，只有凸起點接觸，周邊懸空，久放導致下沉變形。

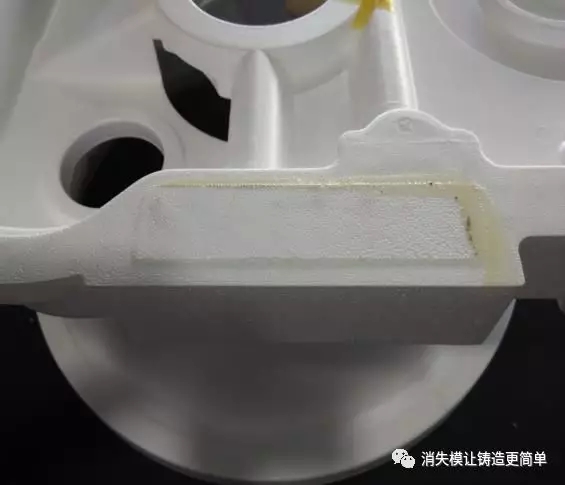

　　采取措施是，將該處厚大部位掏空處理，做出凹槽，后用泡沫板蓋平(見圖7、圖8)。該方法同時既減少了珠粒用量，也減少了碳渣的形成。

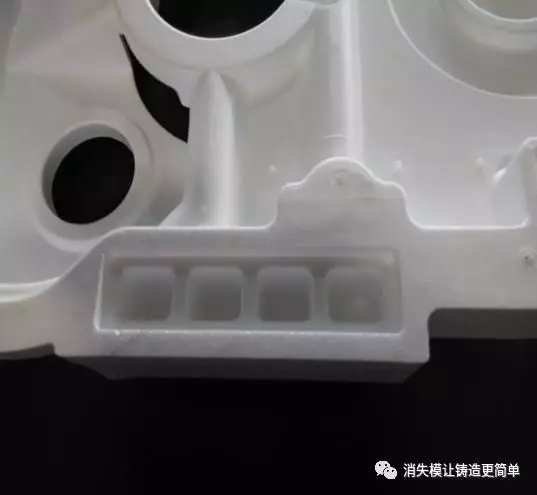

　　圖7 掏空處理的凹槽

　　圖8 泡沫板蓋平了凹槽

　　四、***蘭圓防變形支撐

　　4.1用木條的支撐

　　法蘭圓內徑較大，達到了Φ500mm,直觀考慮到若用泡沫條做支撐(大板切割)，其強度較弱，于是就用強度足夠又不重的木條來做十字支撐。

　　但木條跟模束一起浸涂料后，經過隨涂料較長時間的烘烤會彎曲變形，只能放在涂料兩遍浸涂并烘烤后進行支撐。

　　在木條與法蘭圓的接觸點放Z形砂片相隔，防止接觸處的木條端頭澆注后燒掉消失變鐵。為增加法蘭圓涂層及支撐強度，局部再補刷一次涂料，再***后做一次烘烤(見圖9)。

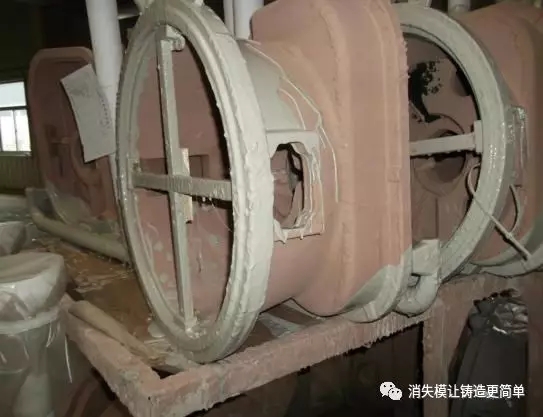

　　圖9 用木條的支撐

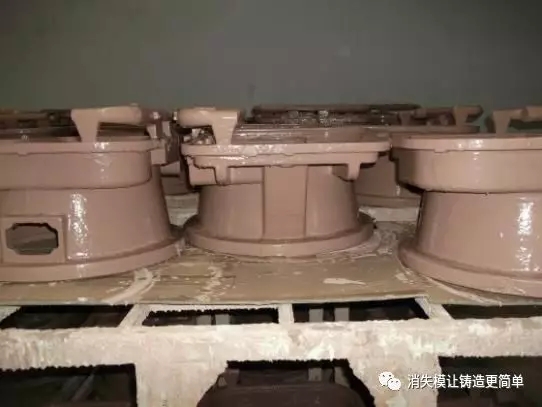

　　圖10***蘭端面整體朝下

　　由于需要對涂料烘烤后才能加木條支撐，所起的作用是防止造型震實時變形，這樣就要保證模束浸涂時和烘烤后不能變形。

　　為此，要將模束的***蘭端面整體朝下，可保證法蘭不橢圓(見圖10)。存在問題見7.1平放的烘烤位置。

　　4.2 用泡沫條的支撐

　　用木條做支撐弊端較多，而且要用杉木，成本較高，也不利于環境保護，所以還是要重新考慮用泡沫條來做支撐。并且要在浸涂前的白模就支撐上，以實現法蘭圓可以豎放烘烤而不變形，進一步考慮采用如下方法。

　　4.2.1 泡沫條用壓型壓出

　　用大板切割出來的泡沫條，偏軟偏弱，強度不足。改用成型機壓模壓出，其強度要高得多，表面光滑、尺寸準確。

　　4.2.2 優化支撐結構

　　1)由十字撐改為“六”字形支撐(見圖11)，橫桿由十字中心的一個連接點增加為3個連接點，連接點間距縮短了，增加了支撐剛度。

　　2)不直接支撐在法蘭圓正內側，而是往圓盆下的一臺階處，直徑要小一些，可縮短支撐長度，有利于剛度增加。

　　經過優化后的泡沫條支撐，可以在裝接澆道時同時裝上，保證白模在放置、轉運、浸涂及豎放烘烤時都不至于變形，對過程的防止變形起到重要作用。

　　五、平底邊框防變形支撐

　　平底邊框小頭部分壁厚較薄，懸臂伸出，剛度很差，在埋箱震實時容易翹曲變形，采取辦法是用壓制的泡沫斜支撐條，支撐于***蘭外圓下端面，起穩固作用(見圖12)。

　　圖11 “六”子形支撐

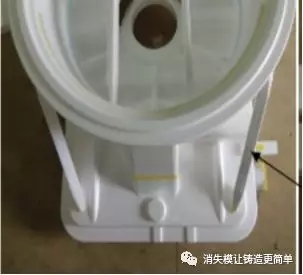

　　圖12 小頭的兩根斜支撐

　　六、澆注系統的設置

　　澆注系統的設置在《853殼體澆注系統的形成及后續改進》做了論述[3]，其澆注位置是側放，橫澆道位于平底邊框的厚大處，可實現一箱放置2件。

　　七、涂料浸涂后烘烤的放置

　　7.1 平放的烘烤位置

　　平放有兩個位置，即***蘭端面朝下和平底邊框朝下。由于平底邊框裝了澆道，不能平放，只能是***蘭端面朝下，

　　其優點是：***蘭圓不容易變形，但存在問題有：

　　(1)***大地占用了烘烤小車臺面(相對于側放);

　　(2)***遍與第二遍的烘烤放置都在這個位置，無法錯開，造成模片低洼凹坑處涂料疊加堆積、甚至開裂：

　　(3)平底邊框的小頭部分壁厚較薄，懸臂伸出，當兩遍涂料浸涂后，承重較大，造成下垂變形。所以平放位置不宜采用。

　　7.2 側放和立放加粘泡沫支撐墊塊

　　1)由于側放位置的不平，在懸空位置加粘了一個泡沫支撐墊塊(見圖13)，就可實現平穩的側放(見圖14)

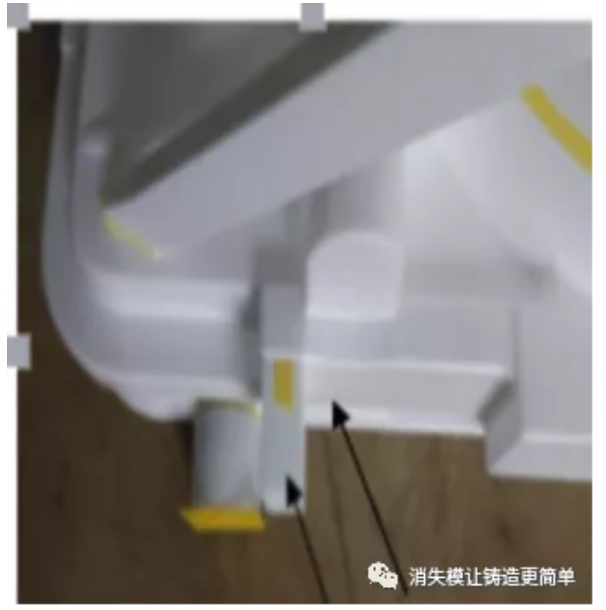

　　圖13 加貼了一個泡沫墊塊

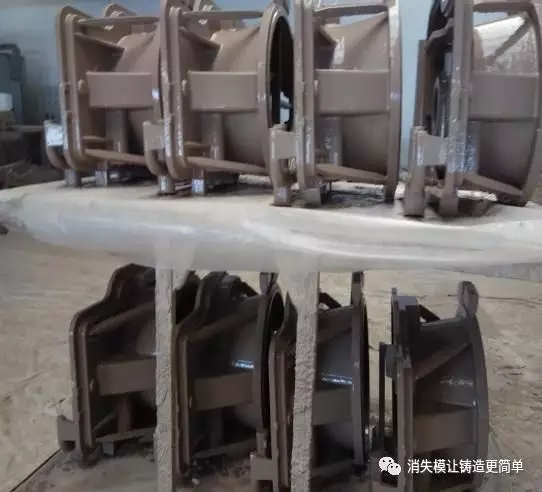

　　圖14 實現平穩的側放

　　2)由于立放位置的不平，在懸空位置加粘了二個泡沫支撐墊塊(見圖15)，就可實現平穩的立放(見圖16)

　　圖15 加貼了二個泡沫墊塊

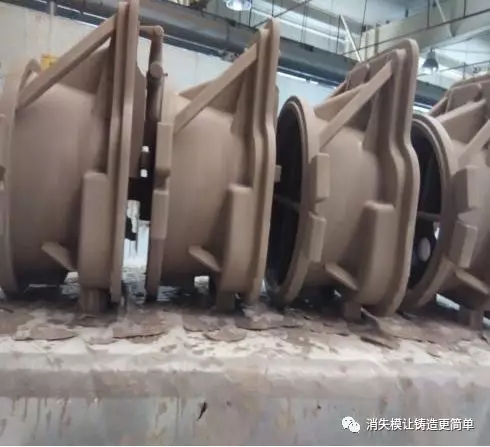

　　圖16實現平穩的立放

　　泡沫墊塊有固定的下料尺寸，用雙面膠粘于白模特定位置，起支撐平衡作用，二遍涂料烘烤后，剝?nèi)|塊，對涂料露白要補刷涂料。

　　7.3 側放和立放位置的好處

　　側放和立放烘烤位置帶來的好處：

　　(1)占用烘烤小車臺面小，平放時一部小車每層平放只有3個，側放時可放4個，提高33%生產率。

　　(2)***遍涂料用側放位置烘烤，第二遍涂料可錯開90度用立放位置烘烤;

　　(3)都有利于涂料的自然流淌和避開模片低洼凹坑處涂料的疊加堆積甚至開 裂：

　　(4)平底邊框的小頭不會因兩遍涂料負重造成下垂變形。

　　八、埋箱震實的防變形

　　以上采取的方法和措施都是為了使埋箱前的模束不變形或少變形，這是防止鑄件變形的必要條件。而使***后的埋箱震實不變形則是充要條件，不可忽視。確定了模束放置位置(見圖17)之后，主要就是進行震實配方參數設定。

　　表1為 LG853殼體震實配方各參數。底砂高度250mm,8個加砂步驟，第2步、第3步為砂粒垂直移動方向，其余為水平移動方向，沒有設置角度移動方向。第6步、第7步即型砂蓋過模束后主機轉速才加快，避開對模束的強震，型砂總震實時間130秒。該配方經過多次的試驗和調整，不會因震實不夠而產生鐵包砂，也不會因震實過度而產生變形。

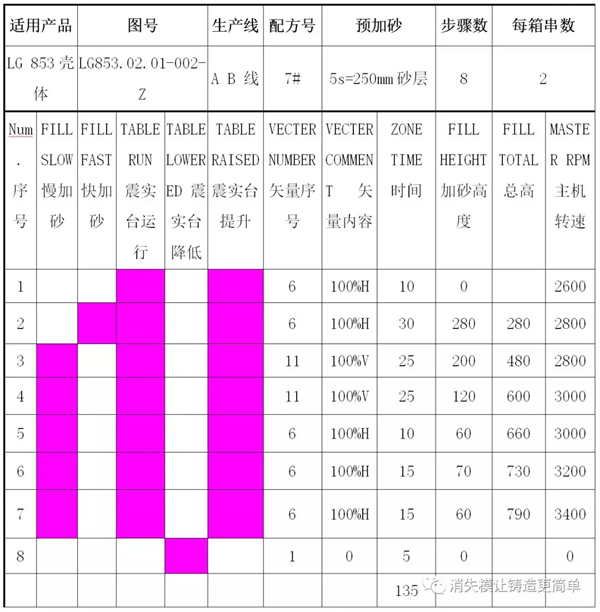

　　表1，LG853殼體震實配方各參數

　　震實配方每一步中需要設計選用的參數如下：(1)雨淋加砂快速加砂：開/關;(2)雨淋加砂慢速加砂：開/關;(3)震實臺電機運行：開/關;(4)震實臺升起：開/關;(5)震實臺落下：開/關;(6)震實力矢量狀態：1—40;(7)區域震實時間：秒;(8)區域加砂高度：0—1200mm;(9)震實電機轉速：0—3600RPM。

　　震實配方設計主要是根據產品結構分多步加砂，每步加砂根據產品在該高度位置的實際結構選用，1)合適的震實矢量(控制砂粒移動方向，包括：水平、垂直和角度)2)電機轉速(控制震實力大小)來使砂粒沿特定方向移動以填充模束內外所有角落并獲得一定的緊實度。

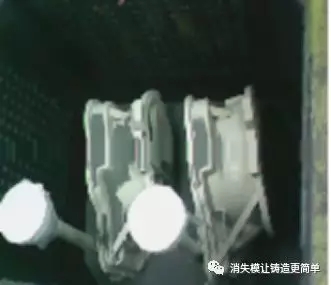

　　圖17 LG853殼體在砂箱中的位置

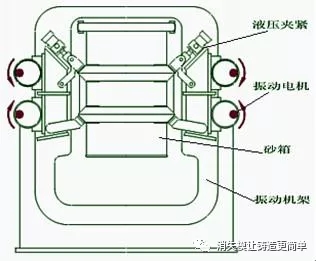

　　圖18 龍工震實臺的結構

　　九、相關工藝及效果檢查

　　以上***介紹了LG853殼體***蘭圓及平底邊框防變形工藝方法和措施，其它相關工藝有：1)黃模浸涂2遍涂料波美度70，電加熱爐50℃烘烤;2)美國富康震實臺，20/40目海砂;3)一次澆注兩箱,一箱2件;4)獨立直澆道，先燒后澆;5)澆注溫度：1485-1475℃，澆注速度：25-30秒;6)澆注負壓0.035-0.04Mpa,澆后保壓90秒。工藝出品率78%,鑄造合格率97%，機加工合格率98%，鑄件的***蘭圓橢圓度及平底邊框變形量都能控制在2mm內，極少有機加工發現變形的投訴。

　　十、結論

　　1)鑄件變形是消失模鑄造容易產生的三大主要質量問題之一，防止變形的過程涉及到：模具設計、澆注位置、支撐拉筋、烘烤放置、埋箱震實等。2)對于具有較大直徑的法蘭圓鑄件部分，做出白模整體分型，減少模片粘合，對保證圓整度極為重要。分型時還要考慮做出烘烤放置的平面，防止烘烤和存放的變形。3)設置支撐拉筋是防止泡沫變形的重要措施，對于大批量生產的支撐拉筋，為提高強度應該使用模具壓制成型。4)涂料烘烤位置盡可能采用立放，第二遍烘烤時能90度或180度交叉錯位，防止重復受壓變形和涂料在同一位置堆積。
